在《Magics分割模型的3种不同方式·上》我们介绍了1种分割模型的方法，这篇文章将讲解余下的2种比较快速简便的方法。

一、简单切割法

这个方法简单粗暴，一学就会，缺点就是无法较好地控制切割区域。

①按照惯例，先修复。

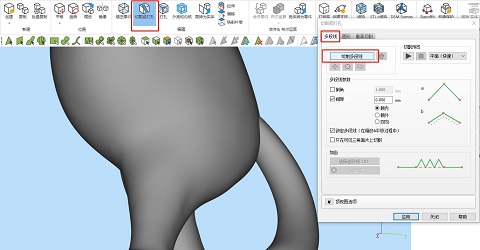

②点击需要切割的模型，选择“工具”-“切割或打孔”功能，多段线模式下即最为简单的切割方法，点击绘制切割的多段线即可。

③在功能页上，可选择设置倒角，即将尖锐的切割角去锐化，也设置间隙，以方便后期拼合。另外有一个比较重要的功能，即“锁定多段线”，由于模型和切割线并不是保持不变相对位置，而是可调整的，所以这个的功能的开启和关闭能改变不同的切割线固定方式，以方便调整模型角度切割。

④调整好后点击“应用”即可沿着切割线把模型切割开了。

二、截面切割法

这个方法同样粗暴，甚至于这个功能是直接切割出平面，不过这个相比于简单切割的好处是能够自动生成凸台、插销等接口。

①修复，修复，还是修复。

②在左侧视图工具页，选择“多截面”，类型中即指不同方向轴的截面，当然我们也可以点击展开后自行选择别的截面，如3点确定一个别的角度的截面。勾选激活某个截面后，拉动下方的移动轴即可控制模型上的截面的移动。同时我们也可以在“剖视”栏选择不同的视图效果，把截面移动至自己需要切割的位置。

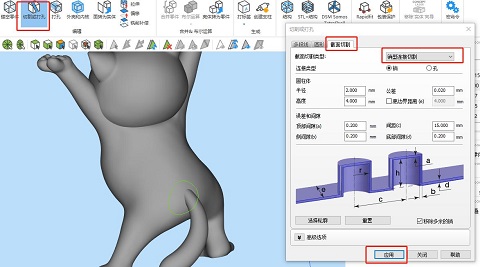

③打开切割功能，选择截面切割，右侧可有多模式，基本模式下即直接切割开，其中高级模式下会产生可嵌合的中央凸台，凸台结合适用于中空模型的切割，销型切割将在切割面上产生数个插销，在案例中我们选择高级模式，并依据切割面大小设置参数。

④点击“应用”，我们便能得到带中央凸台插销的模型，对于复杂面切割时，容易产生模型破面等问题，建议再次修复。

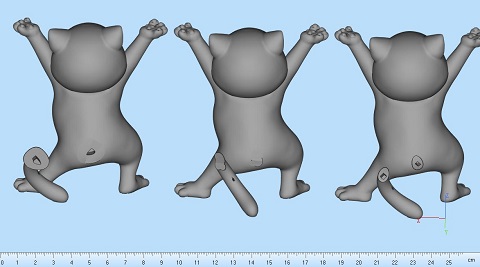

最后附上3个切割方法的成果供大家对比。
